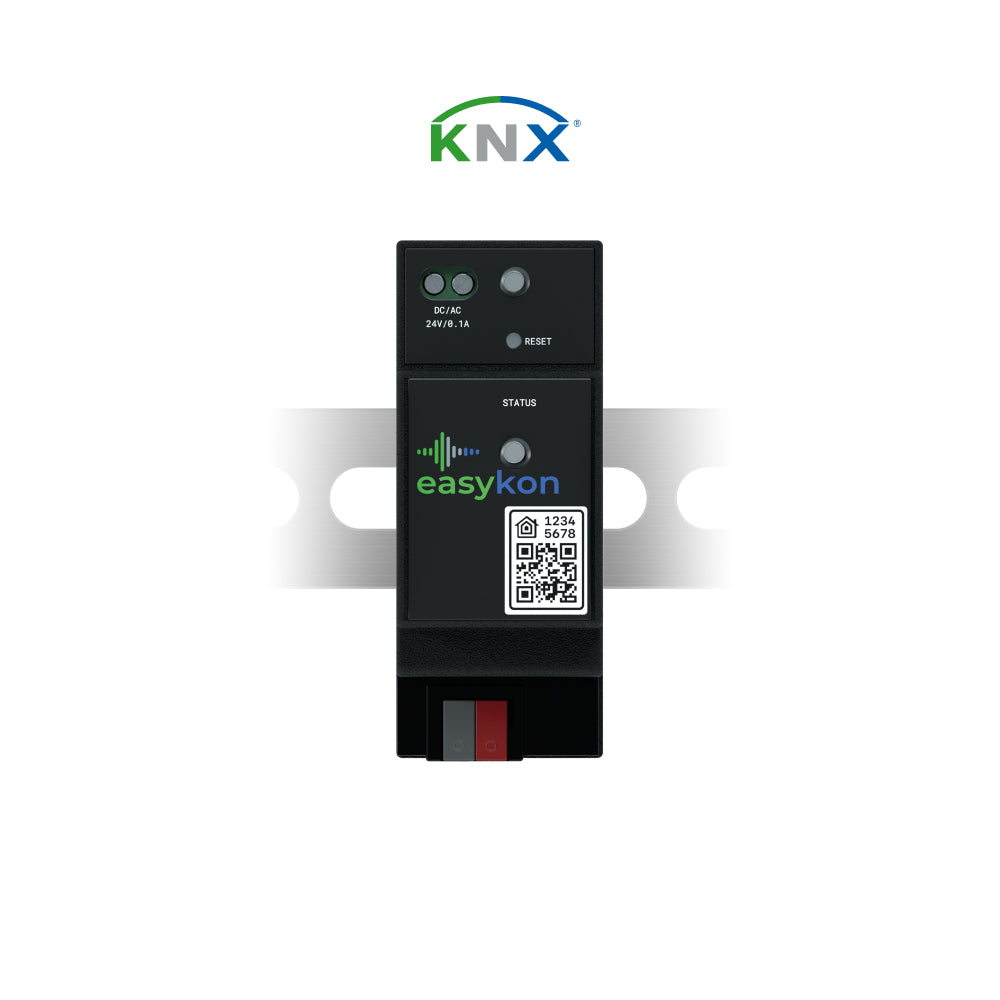

Easykon para KNX | Dispositivo de carril DIN, puente con conexión Ethernet para el control inteligente del sistema de domótica KNX

- Instalación: carril DIN

- Conexiones: Cable Ethernet RJ45, KNX en placa, cable de par trenzado (rojo y negro)

- Alimentación: 12/24 V CA/CC 0,1 A

- Pasarela IP KNX integrada para: disponer de hasta 10 conexiones simultáneas, monitorizar el bus, manteniendo bajo control todas las actividades que ocurren durante la instalación, monitorizar los grupos, para tener una visión completa de lo que ocurre en los propios grupos, configurar su sistema domótico KNX (con ETS hasta la actualización 5.7) sin necesidad de pasarelas adicionales.

- Accesorios controlables: 149 por cada Easykon. Se pueden instalar varios Easykons en el mismo sistema.

- Consejos: No utilice el cable BUS como fuente de alimentación.

- La fuente de alimentación no está incluida.

Requisitos:

- Alimentación 12/24 V CA/CC 0,1 A (p. ej. fuente de alimentación de 12 V)

- Cable de bus KNX

- Cable Ethernet con conector RJ-45 para conexión a la red local (LAN)

- Lista de direcciones de grupo o archivos de proyecto ETS (.xml o .knxproj) de accesorios compatibles



1- Desconecte la fuente de alimentación del sistema antes de instalar el dispositivo Easykon for KNX;

2- Fije Easykon for KNX al carril DIN del cuadro eléctrico;

3- Conecte el cable de alimentación 12/24V 0,1A al conector superior izquierdo;

4- Conecte el cable Ethernet al conector superior derecho;

5- Conecte los cables del bus KNX siguiendo el color del conector en la parte inferior;

6- Verifique que el cableado sea correcto y vuelva a conectar la fuente de alimentación.



Después de aproximadamente 30 segundos, la luz de estado de Easykon for KNX se vuelve azul fija.

Ahora es posible mapear accesorios dentro de Easykon para KNX.
