LB0104-B WLAN-Schalter zur Steuerung von 4 Lichter, Stromversorgung 110–240 V 5 A, DIN-H-Modul für Schaltschrank

LB0104-B – Smart-WLAN-Schaltmodul für Lichter

LB0104-C – Installationsschema in der Unterputzdose

LB0104-B – Matter-kompatibel, Alexa, Google Home, Apple HomeKit

LB0104-B – Abmessungen und Montage auf DIN-Schiene

LB0104-B – specifiche tecniche e Anschlüsse elektrische

LB0104-B WLAN-Schalter für 4 Smart-Leuchten, Stromversorgung 110–240 V, 5 A, DIN-H-Modul für Schaltschrank

Name: LB0104-B WLAN-Schalter für 4 Smart-Leuchten, Stromversorgung 110–240 V, 5 A, DIN-H-Modul für Schaltschrank
Brand: Freedompro
SKU: LB0104-B
Price: 78.90 EUR
Availability: InStock

Installazione Schaltkasten

Alimentazione 110-240 V

Der Freedompro LB0104-B ist ein WLAN-DIN-Schalter zur Steuerung von 4 unabhängigen Leuchten vom Schaltschrank aus. Standard-DIN-H-Format: Er wird direkt auf die Schiene des Schaltschranks neben den Schutzvorrichtungen montiert und sorgt so für eine übersichtliche und professionelle Integration in die Anlage. Ein einziges zentralisiertes 4-Kanal-WLAN-Modul im intelligenten Schaltschrank.

Die Installation der Smart-Steuerung im Schaltschrank bedeutet eine übersichtliche Verkabelung, keine Eingriffe in die Wandverteilerkästen und ein leicht skalierbares System: Fügen Sie weitere DIN-Module hinzu, wenn Sie die Hausautomation auf neue Räume ausweiten. LB0104-B ist die erste Wahl für professionelle Installateure und bei Komplettrenovierungen – der WLAN-Schaltschrank, über den Sie die gesamte Beleuchtung Ihres Hauses steuern.

Die 4 Kanäle sind vollständig unabhängig: Jeder Kanal hat seinen eigenen Namen, eigene Automatisierungen und Programme in der Freedompro Home-App. Überwachen Sie den Verbrauch jedes Lichtkreises separat und erstellen Sie raumübergreifende Szenen. Wenn Sie bereits zugängliche Abzweigdosen haben und eine lokale Installation in der Nähe der Verbraucher bevorzugen, bietet das Modell LB0104-A das gleiche DIN-Format, jedoch für Abzweigdosen.

Das Matter-zertifizierte Modell LB0104-B ist ohne zusätzliche Hubs mit Amazon Alexa, Google Home, Apple HomeKit, Home Assistant, Samsung SmartThings und Homey Pro kompatibel. Mit einer Stromversorgung von 110–240 V und einer Strombelastbarkeit von 5 A pro Kanal ist es das ideale Modul für alle, die ein professionelles intelligentes Beleuchtungssystem wünschen, das vollständig im Schaltschrank zentralisiert ist und garantierte Kompatibilität mit allen zukünftigen Ökosystemen bietet.

4.38(106 reviews)

Modello:

LB0104-B

Quantità

€78,90

IVA inclusa.

Non sei sicuro? Ti aiutiamo prima dell'acquisto

Compatibile Matter, davvero

Funziona con Apple Home, Google Home, Alexa, SmartThings e Home Assistant.

Zero hub, zero gateway

Si collega direttamente al WiFi di casa a 2.4 GHz. Niente bridge da comprare a parte.

Installi in 15 minuti

Nessun impianto da rifare, niente interruttori da sostituire.

Made in Italy

Certificato CE, supporto tecnico via chat o telefono.

È il modulo giusto per te se:

Möchten sie bis zu 4 leuchten mit einem einzigen gerät steuern?
Möchten sie 4 leuchten unabhängig voneinander steuern?
Suchen sie nach erweiterten funktionen wie dem zyklusmodus?

Specifiche tecniche

📌 Abmessungen: L 58 x W 36 x H 90 mm

📌 Gewicht: 102 g

📌 Installationsart: Schaltschrank

📌 Stromversorgung: 110-240 V ± 10% AC, 50-60 Hz

📌 Maximalstrom: 20 A, max. 5 A pro Kanal

📌 Konnektivität: WLAN 2.4 GHz + Bluetooth

📌 Leistungssensor: Ja

📌 Temperatursensor: Nein

📌 Maximaler Verbrauch des Geräts allein: < 2,5 W

📌 WLAN-Protokoll: IEEE 802.11 b/g/n

📌 Radio-Ausgangsleistung: < 5 dBm

📌 Funkband: 2400-2483.5 MHz

📌 Betriebstemperatur: -5 °C bis +45 °C

📌 Reichweite: bis zu 50 m im Freien; bis zu 30 m in Innenräumen

📌 Leiterquerschnitt: 0,2 bis 2,5 mm² / 24 to 12 AWG

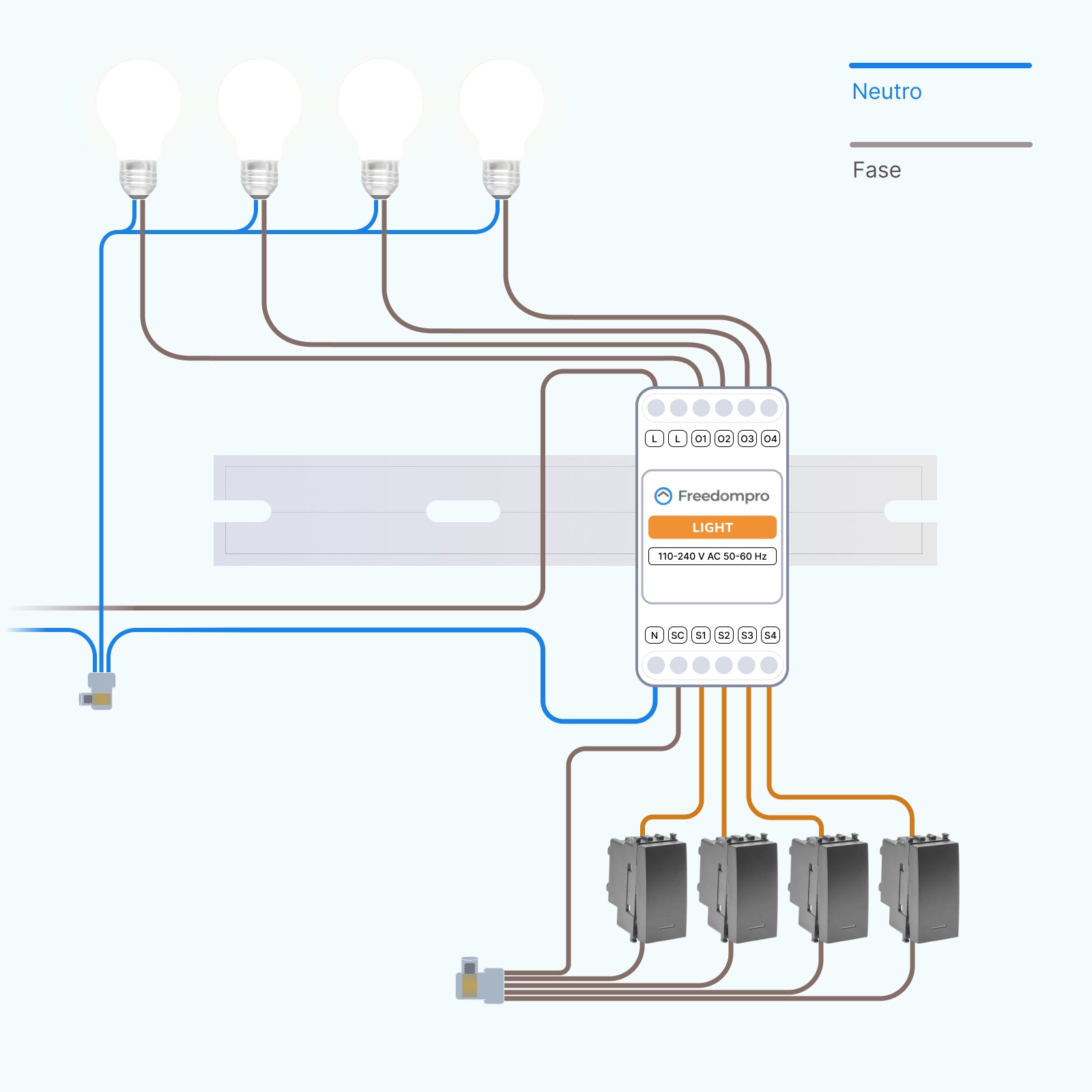

Schema elettrico

LB0104 – Modulo Interruttore WiFi 4 Luci Smart – Freedompro

Legenda

O1 = Ausgangsklemme des Lastkreises 1
O2 = Ausgangsklemme des Lastkreises 2
O3 = Ausgangsklemme des Lastkreises 3
O4 = Ausgangsklemme des Lastkreises 4
S1 = Eingangsklemme der Steuerleitung O1
S2 = Eingangsklemme der Steuerleitung O2
S3 = Eingangsklemme der Steuerleitung O3
S4 = Eingangsklemme der Steuerleitung O4
SC = Gemeinsame Ausgangsklemme des Schalters
L = Phasenklemme
N = Neutralleiterklemmen

Download Schema

Kostenloser Versand ab 79,90 €

Assistenza tecnica dedicata

Sichere Zahlung

Come si installa?

Um das Freedompro Smart WLAN-Schaltmodul LB0104-B korrekt zu installieren, gehen Sie wie folgt vor:

⚠️ Vor Beginn:
- Die Stromversorgung der Anlage durch Ausschalten des Hauptschalters im Schaltschrank trennen.

1️⃣ Modul positionieren
- Das Freedompro-Modul LB0104-B auf einer DIN-Schiene im Schaltschrank oder in einer Abzweigdose installieren.

2️⃣ Stromversorgung anschließen
- Das Phasenkabel (L) an die Klemme L des Moduls anschließen.
- Das Neutralleiterkabel (N) an die Klemme N des Moduls anschließen.

3️⃣ Ausgänge an die Lichter anschließen
- Last 1 (z. B. Lampe oder Lampengruppe) an die Klemme O1 anschließen.

4️⃣ Taster oder Schalter anschließen
- Taster oder Schalter 1 an die Klemme S1 anschließen.

5️⃣ Anschlüsse prüfen
- Prüfen, dass alle Kabel korrekt angeschlossen und fest fixiert sind.
- Sicherstellen, dass der Verdrahtungsplan eingehalten wurde.

6️⃣ Stromversorgung wieder einschalten
Nach Abschluss der Verkabelung die Stromversorgung der Anlage im Schaltschrank wiederherstellen.

🔵 Modulstatus
Die Status-LED des Moduls blinkt blau und zeigt damit an, dass es bereit für die Konfiguration ist.

🔗 Smart-Konfiguration
Das Freedompro WLAN-Modul LB0104-B ist nun installiert und kann über die Freedompro Home App oder kompatible Smart-Home-Plattformen konfiguriert werden.

Descrizione prodotto

LB0104-B Freedompro, smartes WLAN-Relais-Schaltmodul zur Steuerung von 4 Lichter: Smart Home ohne Kompromisse.
Mit LB0104-B Freedompro machen Sie Ihre Beleuchtung smart, automatisiert und vernetzt. Das Modul wird in der Schaltschrank installiert und mit 110-240 V versorgt. Es eignet sich für Lampen, Leuchten, Deckenleuchten und LED-Streifen und bietet effiziente Steuerung von überall.
Es ist mit traditionellen Schaltern kompatibel, sodass vorhandene Taster nicht ersetzt und die bestehende Elektroanlage nicht invasiv verändert werden muss. Dank Matter-Zertifizierung funktioniert es mit den wichtigsten Smart-Home-Ökosystemen und Sprachassistenten wie Amazon Alexa, Google Home, Apple Home, Home Assistant, Samsung SmartThings und Homey Pro.
Über die Freedompro Home App können Sie Lichter für App oder Sprachbefehl steuern, Einschalt- und Ausschaltzeiten programmieren, individuelle Gewohnheiten erstellen und den Energieverbrauch überwachen. Entwickelt und hergestellt in Italien, verbindet LB0104-B Komfort, Zuverlässigkeit und Sicherheit.

Es kommt auf die Materie an: Universelle Kompatibilität.

Alle unsere Produkte lassen sich mit den wichtigsten Sprachassistenten und den gängigsten Plattformen auf dem Markt integrieren

LB0104-C – schema di installazione nella scatola da incasso

Die Freedompro-App. Mehr Kontrolle, weniger Komplikationen.

Mit der Freedompro-App hast du jederzeit Zugriff auf deine Smart-Geräte – mit Fernsteuerung, individuellen Szenarien und einer zentralen Verwaltung für die ganze Familie.

Fernsteuerung

Schalte das Modul über die App ein, aus und verwalte es – auch wenn du nicht zu Hause bist.

Programmazioni

Lege Zeitpläne und automatische Routinen fest, um den täglichen Gebrauch zu vereinfachen.

Szenen und Automatisierungen

Erstelle deine eigenen Automatisierungen und rufe verschiedene Szenarien mit einem Fingertipp auf.

Was ist im Lieferumfang enthalten?

Formular LB0104-BDein Freedompro WiFi Matter-Gerät.
BedienungsanleitungKurzanleitung zur Installation und Konfiguration.
Ersatz-QR-CodeZusätzliches Aufkleberetikett, um das Modul an deine Apps anzupassen.
